テクノロジー

注文住宅・建て替えなら安心・安全・信頼のダイワハウス

壁・床・屋根の「面」で建物を支持。住まいを強固な「立方体」に仕上げ、地震や台風の外力に対抗します。

面剛性

高耐震「面剛性」

ダイワハウスの木造住宅は、阪神・淡路大震災をはじめとする大地震にも全半倒壊ゼロ。
その信頼の住まいづくりをさらに進化させるため、柱や梁による軸組、複合部の強度だけでなく、耐力壁・剛床・耐力屋根といった「面」の強化も追求。
住まい全体を強固なキューブ(立方体)に仕上げています。
台風や地震などの外力は、床から壁へと伝達。その力を、変形しづらい「面」による「立方体」でしっかりと受け止めるため、優れた耐震性・耐風性を発揮します。

1

最大壁倍率5.0倍の面材耐力壁を実現。

従来の軸組工法では筋かいと木ずりなどを用いているのに対し、グランウッド構法では面材を用いたオリジナルの耐力壁を採用。建築基準法で定められた最大の壁倍率5.0倍を実現しました。

【壁倍率】耐力壁の強さを表す数字。壁倍率1倍は、壁1mあたり1.96kNの力に耐えられる耐力壁であることを表しています。建築基準法上では、耐力壁の種類によって壁倍率が定められており、5.0倍が上限とされています。

壁倍率表

種類 倍率
木ずりその他これに類するものを柱及び間柱の両面に打ちつけた壁 1.0
厚さ3.0cm以上☓幅9.0cm以上の木材の筋かい 1.5
厚さ4.5cm以上☓幅9.0cm以上の木材の筋かい 2.0
構造用合板 2.5
LVL筋かい(たすき掛け) 4.0
ダイワハウスオリジナルの面材耐力壁 5.0

※建築基準法施行令第46条

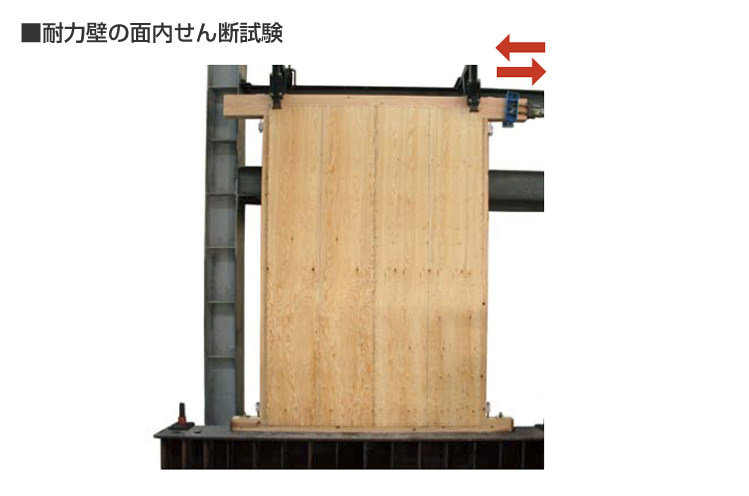

耐力壁の面内せん断試験

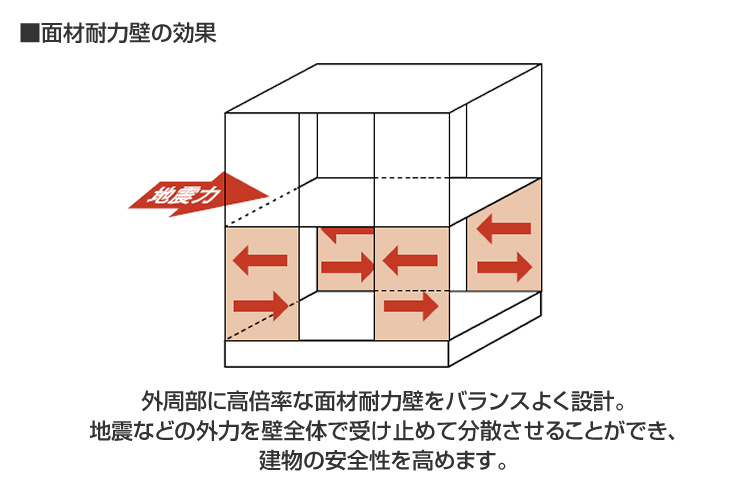

面材耐力壁の効果 外周部に高倍率な面材耐力壁をバランスよく設計。地震などの外力を壁全体で受け止めて分散させることができ、建物の安全性を高めます。

2

厚い合板と梁を一体化した剛床構造。

床下地材には、従来の軸組工法に比べて厚さ2倍以上となる24mmの構造用合板を採用。さらにこの合板を直接梁に留めつけて一体化させます。
また、梁と梁との間につなぎ梁を入れることで、水平方向だけでなく鉛直方向も剛性アップ。たわみの少ない床とすることで、歩行感にも配慮しています。

3

勾配天井なども、高耐力屋根構面で可能に。

勾配天井や小屋裏を利用する建物には、屋根で建物を支える高耐力屋根構面を採用。屋根裏を使った自由な空間づくりが可能になります。

高耐力屋根構面

面材耐力壁や床構面と同様、水平面の耐力要素です。構造用面材を屋根の勾配なりで母屋に直張りした勾配屋根水平構面です。

FOCUS

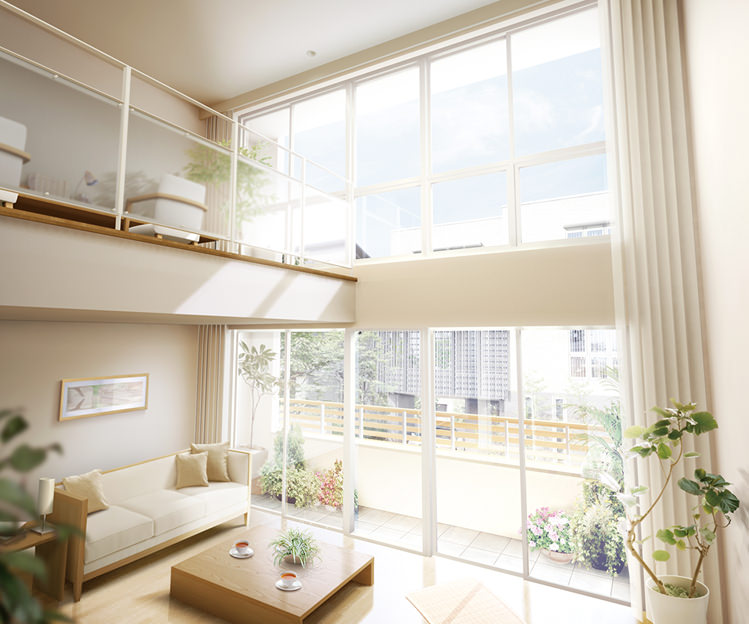

大きな吹抜けが可能に。

剛床構造により耐震性を維持したまま、大きな吹抜などの開放感あふれる設計を可能にしています。

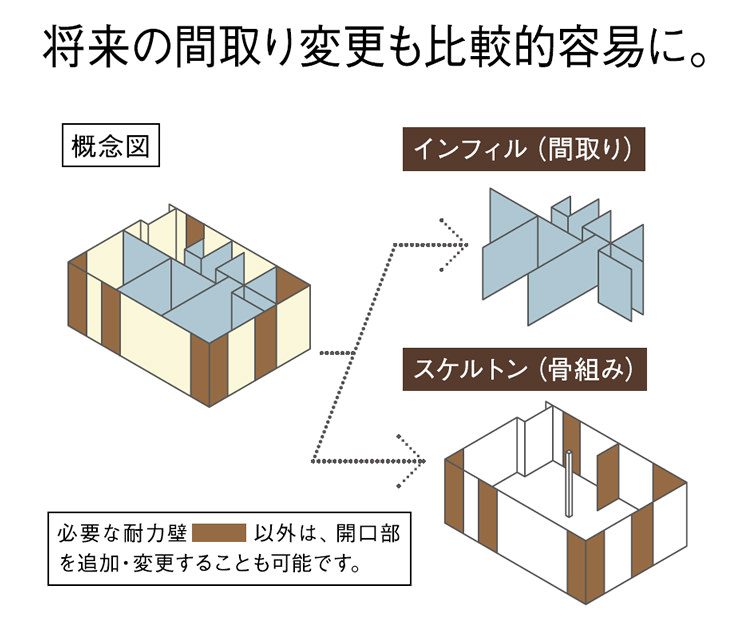

将来の間取り変更も比較的容易に。

2階の間仕切り壁の位置が自由にできると、2世帯同居などのライフスタイルの変化に合わせたリフォームが可能になります。こうした対応を想定し、あらかじめ床下地の強度を確保した設計としています。

FOCUS

「パンチングタイ500(0.5P有孔鋼板耐力壁)」を用いた高剛性の門型フレームで、住まいづくりの自由度を向上。

壁倍率7.9倍相当の強さに。

厚さ1mmの鋼板に孔を空けて余分な外力を逃がす「0.5P有孔鋼板耐力壁」を、門型フレームに使用。当社の総合技術研究所による強度試験において、壁倍率7.9倍相当の強さを記録しています。

6m(芯々)の広い間口を実現。

有効間口5.7mが可能に。車2台分のゆとりあるインナーガレージも計画できます。

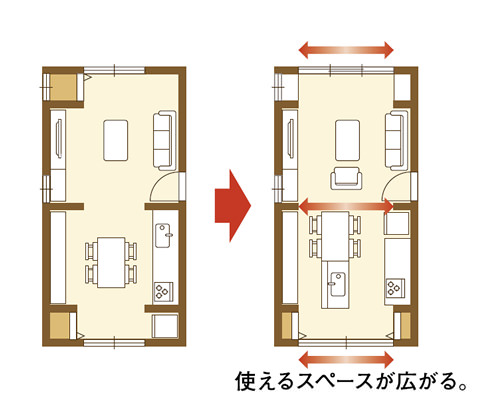

狭小地でも広いワンルームが可能に。

室内の壁の張り出し幅を従来の半分に。狭小地の住まいでもゆとりのワンルームがつくれます。

使えるスペースが広がる。

木造の技術がよく分かる無料カタログをプレゼント中!!

確かな技術と、培ってきたノウハウを活かし、さらなる強さと快適性、そして、さらなる設計の自由度までを手に入れたxevoGranWoodカタログと、木造の技術が分かる木造住宅テクノロジーカタログをセットでお送りします。
